前回記事の続きです。

前回記事：久々のランタンメンテ① 〜Bialaddin 300X 波乱の幕開け編

簡単ランタン講座

さて、ポンピングし過ぎて、どうやらNRVを壊してしまいました。

NRV（=Non Return Valve、逆止弁）はポンプ部の奥に取り付けられた重要部品です。

ポンピングでタンク内に送り込まれた空気を逆流させない役目を負っていますので、これが壊れると圧力が掛からず、燃料を送り込めなくなります。

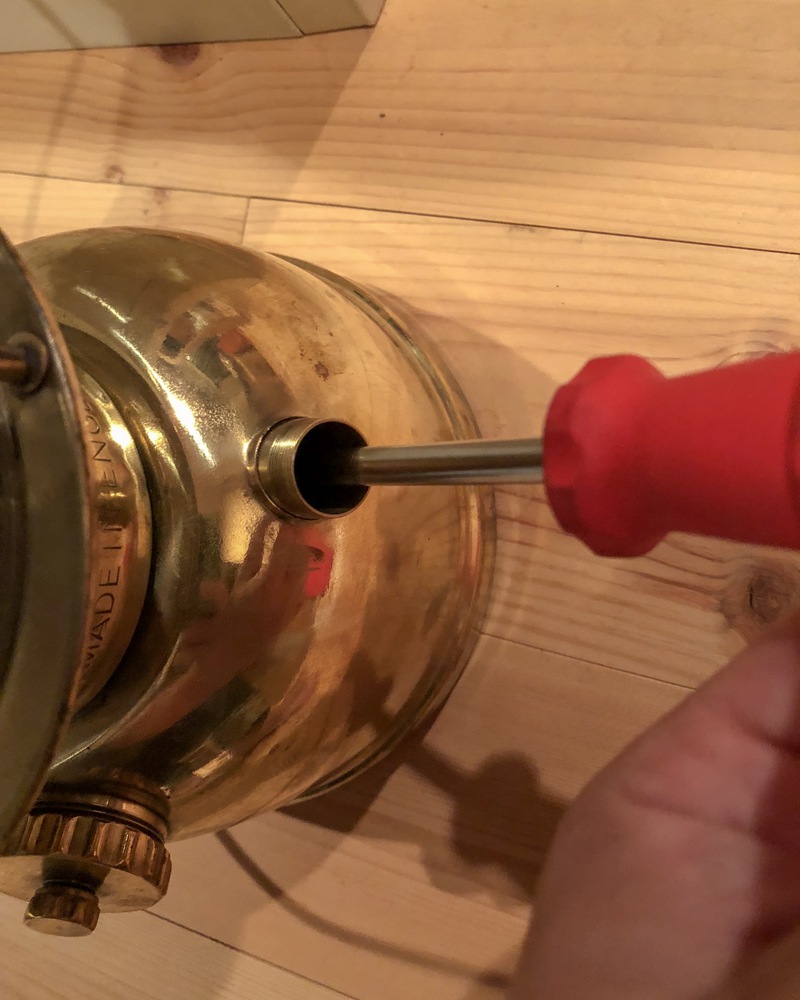

幸いコールマンと違って、特殊工具がなくても、大型のマイナスドライバーがあればBialaddin/VapaluxのNRVは取り外し可能です。


これがNRV。


ワッシャーが劣化してヒビだらけでした。

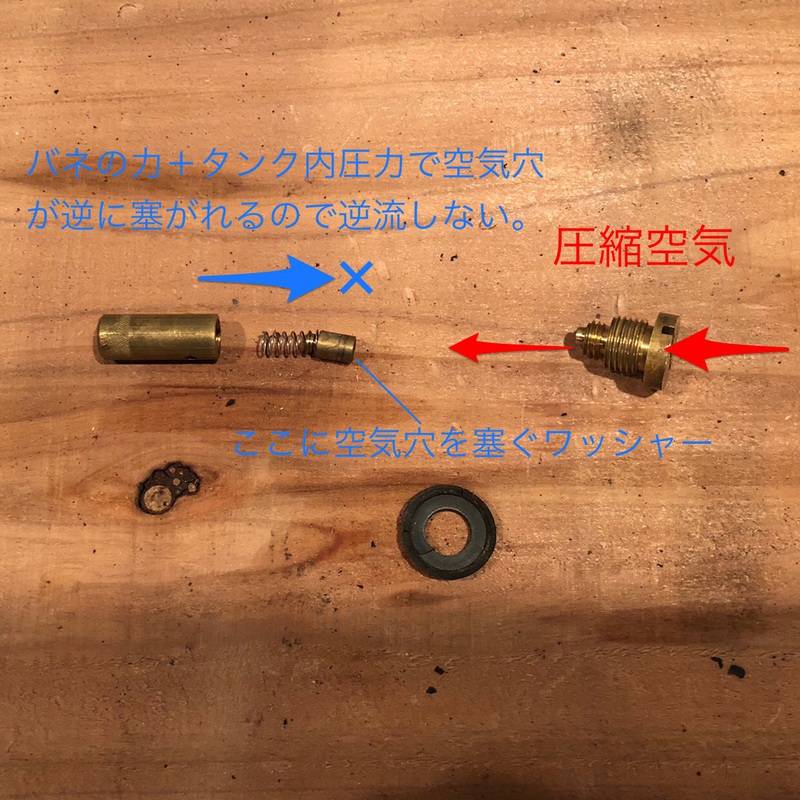

バラすとこんな感じ。
単純ですがうまい仕組みです。

空気穴を塞ぐ小さなワッシャーも劣化してました。


ここで簡単ランタン講座。


加圧式ランタンは、

①タンク内に空気を送り込むポンプ。
②タンク内の圧を保つNRV。
③燃料の吸い上げをコントロールするバルブ。
④吸い上げた燃料を気化するベポライザー。
⑤気化燃料を空気と混合するバーナー。
⑥燃焼熱に反応して光るマントル。

基本的にこの6つで機能します。



これを関西風に表現すると、



ガーっ圧かけて、バーっ燃料出して、ボーっ燃やす！

メッチャ明るいやん。


となるわけです。


意外と簡単ですね（笑）



治すといっても、ワッシャーを取り替えるだけ。

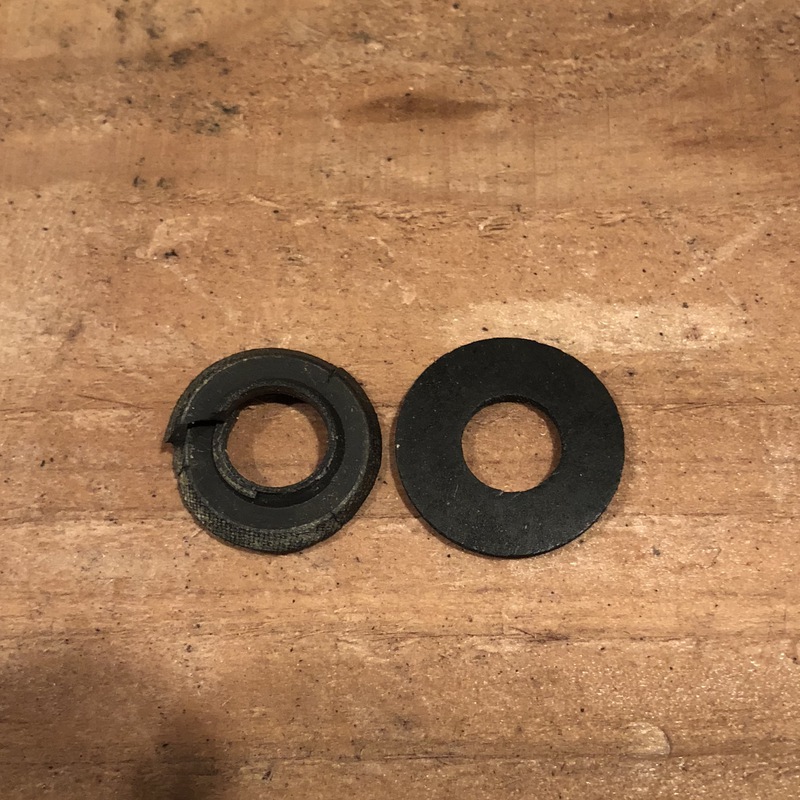

こちらがヤフオクで入手した新しいワッシャー。

タンクとの接合部と空気の入り口の2つのワッシャーを新しいものに交換。

ふー、


よし。これで治ったはず。

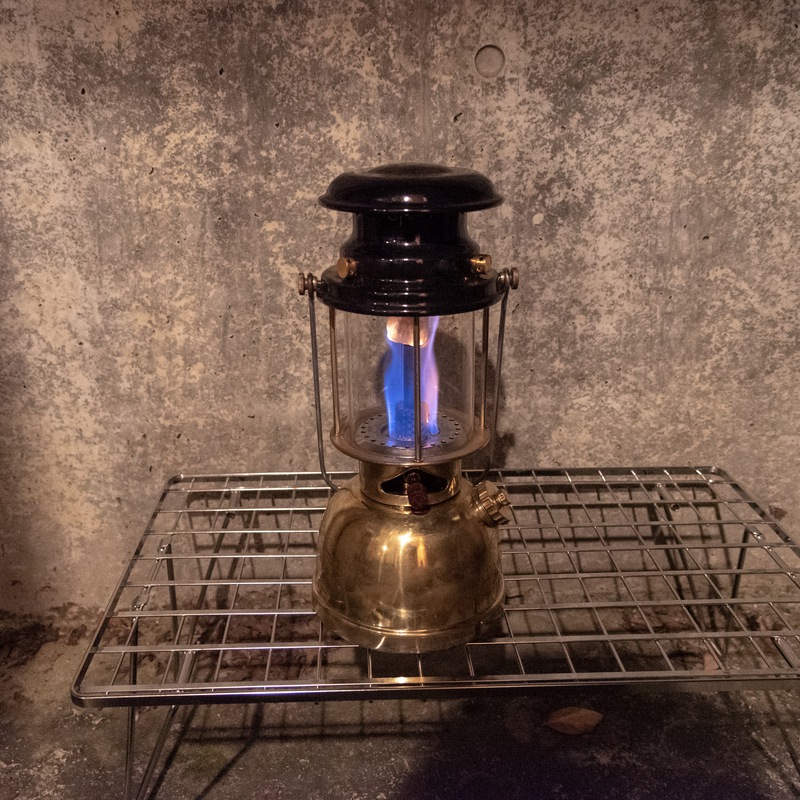

再度、燃焼テスト！


シュコシュコシュコシュコ…ボッ


おぉぉーーーー…、あれ、やっぱり燃焼が続きません。

んー、どこからか圧が漏れとる？

石鹸療法

圧力漏れを発見するため、バルブを締めて、数度ポンピングした後、パッキンがあるところに、石鹸（リキッドソープ）をかけて様子をみます。

昔、子どものとき、親父が自転車のパンクを直してくれたときに、石鹸使ってたなぁ…（←古い）


で、ペポライザー周りは問題なし…



ん、ここで泡が膨らんどる！


見つけたのは燃料キャップ周り。

ここですか〜


てっきりペポライザー周りを疑ってましたが…

確かに燃料キャップ周りもよく不調の原因と聞いたことがあります。


燃料キャップのワッシャーも全て新しいものに変え…


再々度、燃焼テスト！


シュコシュコシュコシュコボッ！

おぉぉー

30分ほど燃焼させましたが、安定してます。
大丈夫そうです。


いやー、思い込みのおかげで回り道しました。

全くの泥縄式メンテ（笑）


最初からパッキン全とっかえすれば、手こずらなかったんですけどね。



でも一つひとつ原因を推理しながら修理するもの楽しいものです。久々でしたが楽しみました。

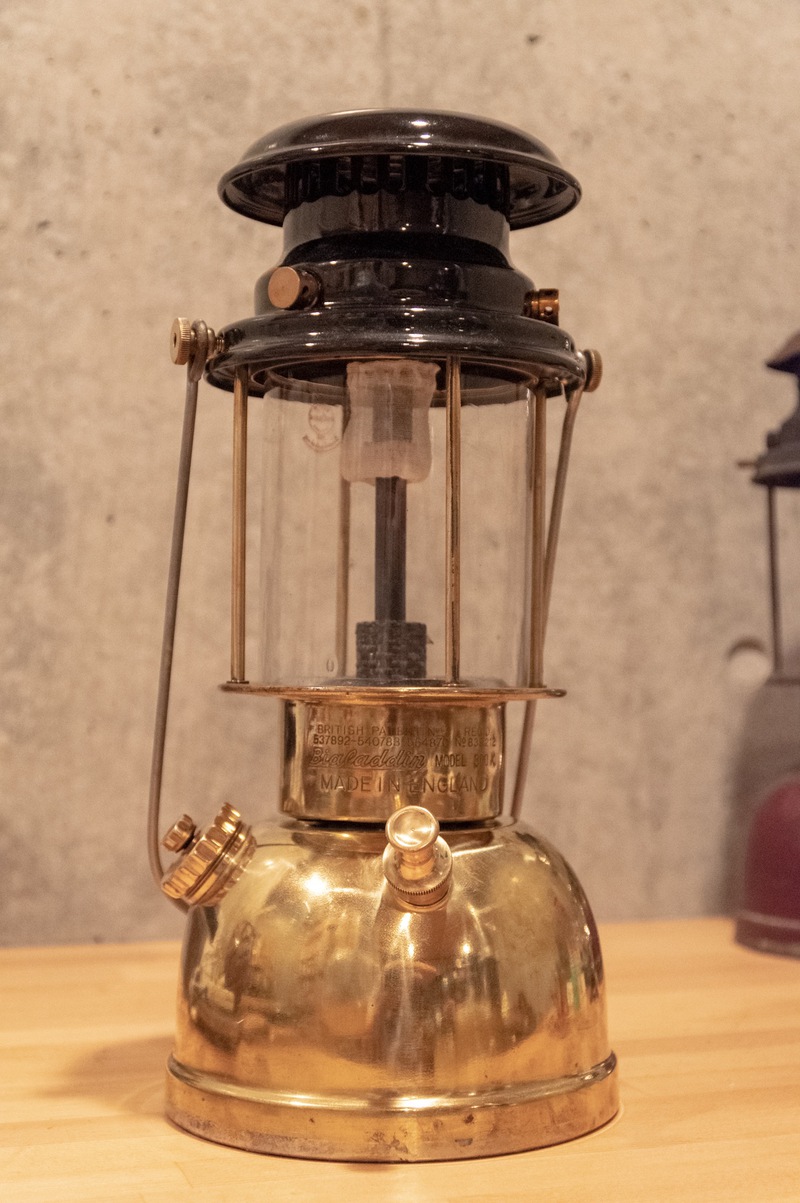

これでメンテ完了です。


今週末は紅葉キャンプ！

こいつもお供に連れていこうっと。



おしまい。
